Uniwersalny inwerter działający według zaprogramowanej funkcji: Solar / Battery / Sieć - działający przy pełnej kontroli mikroprocesorowej z zawsze czystym sinusoidalnym zasilaniem Twoich urządzeń.
Inverter KS Solar jest uniwersalnym urządzeniem łączącym funkcje Inwertera z funkcją UPS, Inwertera solarnego i ładowarki DC. Wielofunkcyjny wyświetlacz LCD pozwana na odczyt parametrów pracy czy konfigurację trybów pracy (wybór pomiędzy priorytetowym źródłem zasilania z sieci lub z paneli solarnych).
Funkcje urządzenia:
- Czysta sinusoida w trybie bateryjnym.
- Programowalna wartość prądu ładowania w obwodzie bateryjnym.
- Programowalne źródło zasilania: sieć zasilająca lub panele solarne.
- Współpraca z agregatem prądotwórczym lub siecią zasilającą.
- Funkcja auto-restartu: podczas powrotu napięcia zasilającego Inwerter samoczynnie się uruchomi.
- Zabezpieczenie przed przeciążeniem, przegrzaniem i zwarciem.
- Inteligentna ładowarka pozwala wydłużyć żywotność baterii.
- Funkcja zimnego startu pozwala na uruchomienie urządzenia bez podłączonego zasilania sieciowego.
| PN |
VKS1K
|
| Moc czynna [W] |
800
|
| Moc pozorna [VA] |
1000
|
| Dopuszczalne napięcie paneli słonecznych DC [V] |
30V
|
| Napięcie akumulatorów DC [V] |
12
|
| Maksymalny prąd ładowania z paneli (PWM) |
50A DC
|
| Maksymalny prąd ładowania (UPS/sieć) |
10/20A 13,5V DC
|
| Dopuszczalna częstotliwość [Hz] |
42 - 63
|
| Pobór mocy w trybie oczekiwania |
2W
|
| Dopuszczalne napięcie wejściowe [V] |
180 - 280
|
| Napięcie wyjściowe [V] |
230V AC
|
| Stabilizacja napięcia "awaryjnego" |
±5%
|
| Kształt napięcia "awaryjnego" |
czysta sinusoida
|
| Typowy czas przełączenia [ms] |
max 10ms
|
| Zimny start |
Tak
|
| Dopuszczalne przeciążenie |
20% do 30s a 50% do 1s
|
| Wymiary urządzenia [dł. x szer. x wys.] |
95 x 240 x 316
|
| Masa [kg] |
5
|
| Gniazda wyjściowe |
brak (jest łączówka na kable)
|
| Wskaźniki |
LCD
|
| Poziom hałasu |
40dB, ale kiedy załącza się wentylator to do 46dB
|
| Wydajność |
>95% (przy obc. rezystancyjnym i naładowanych akum.)
|
| Komunikacja |
RS (na złączy RJ45)
|
Schematy działania i warunki pracy:
Skróty:
Iuc – prąd ładowania z zasilacza AC.
Isc – prąd ładowania z paneli solarnych.
Ichg – całkowity prąd ładowania akumulatorów.
Idisc – prąd rozładowania akumulatorów.
Iload – wyjściowy prąd do zasilania urządzeń AC.
sbu – priorytet zasilania urządzeń wyjściowych: panele solarne > akumulatory > zasilanie AC
Utylity source – zasilanie AC.
Utylity charger – ładowarka ze źródła zasilania AC.
Solar Source – zasilanie z paneli solarnych.
Solar charger – ładowarka z paneli solarnych.
Battery bank – akumulatory AGM.
DC/AC Inverter – przetwornica DC/AC.
AC load – urządzenia odbiorcze AC.
1. W przypadku braku zasilania sieciowego (Iuc=0), akumulatory są ładowane z paneli solarnych (ICHG=ISC), urządzenia odbiorcze zasilane są z paneli solarnych i akumulatorów, prąd ISC wzrasta do 50A jeśli panele solarne są w stanie dostarczyć tyle energii.
2. W przypadku braku zasilania z paneli solarnych (ISC=0), akumulatory ładowane są z zasilania sieciowego (ICHG=IUC), urządzenia odbiorcze zasilane są z sieci zasilającej.
Maksymalna wartość prądu IUC została ograniczona do 20A dla wersji 1kVA i 30A dla 3kVA.
3. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory są ładowane z ładowarki solarnej (ICHG=ISC), urządzenia odbiorcze zasilane są z paneli solarnych przez akumulatory. Jeśli priorytetowym źródłem zasilania są panele solarne a napięcie na nich i akumulatorach spadnie do niskiego poziomu, wówczas Inverter przełączy się na zasilanie z sieci AC. Jeżeli pracuje w trybie sbu wówczas również przełączy się na zasilanie z sieci AC w przypadku gdy napięcie na akumulatorach spadnie do niskiego poziomu.
4. W przypadku braku zasilania z sieci i z paneli solarnych, IUC=ISC=0, odbiory zasilane są z akumulatorów.
5. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki sieciowej, ICHG=IUC, odbiory zasilane są z sieci AC.
6. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej, ICHG=ISC, odbiory zasilane są z sieci AC, Jeśli panele solarne nie są w stanie dostarczyć wystarczająco dużo energii ładowanie akumulatorów odbywa się z ładowarki sieciowej.
7. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są przez akumulatory i panele solarne. Jeśli panele solarne nie są wstanie dostarczyć wystarczającej ilości energii lub akumulatory rozładują się do niskiego poziomu wówczas urządzenie przełączy się na zasilanie z sieci AC.
8. W przypadku gdy zasilanie z sieci AC i z paneli solarnych jest dostępne, akumulatory zasilane są z ładowarki solarnej i sieciowej, odbiory zasilane są sieci AC.
Działanie i wyświetlacz LCD.

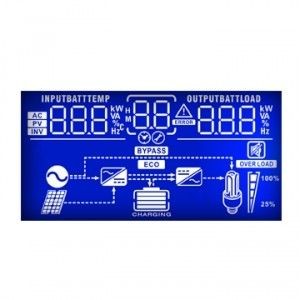

Panel sterowania i wyświetlania znajduje się na przednim panelu falownika. Obejmuje on trzy wskaźniki, cztery klawisze funkcyjne oraz wyświetlacz LCD wskazujący stan pracy i parametry wejścia i wyjścia urządzenia.
Programowanie Invertera za pomocą wyświetlacza LCD.
Celem zmiany ustawień trybów pracy urządzenia przyciśnij i przytrzymaj przycisk ENTER przez 3 sekundy. Przyciskami UP i DOWN zmienisz ustawienia, aby potwierdzić wprowadzone zmiany przyciśnij ENTER, aby anulować ESC.
Informacje wyświetlane na panelu LCD można zmienić wciskając „UP” lub „DOWN”, będą one informowały o wartościach: napięcia wejściowego, częstotliwości napięcia wejściowego, napięcia na akumulatorach, napięcia na panelach solarnych, prądzie ładowania, napięciu wyjściowym, obciążeniu w [W].
Specyfikacja trybu sieciowego.
Model urządzenia KS1K KS3K
|
Kształt sygnału wejściowego |
Sinusoida (sieć energetyczna lub generator) |
|
|
Nominalne napięcie wejściowe |
230Vac |
|
|
Poziom napięcia wejściowego, przy którym urządzenie przełączy się na pracę bateryjną. |
<170Vac±7V (UPS) |
|
|
Poziom napięcia, przy którym urządzenie powróci na pracę sieciową. |
≧180Vac±7V (UPS) |
|
|
Poziom napięcia wejściowego, przy którym urządzenie przełączy się na pracę bateryjną. |
≧280Vac±7V |
|
|
Poziom napięcia, przy którym urządzenie powróci na pracę sieciową. |
<270Vac±7V |
|
|
Maksymalna wartość napięcia wejściowego |
300V AC |
|
|
Nominalna częstotliwość napięcia wejściowego |
50Hz / 60Hz (Auto) |
|
|
Wartość częstotliwości napięcia wejściowego, przy której urządzenie przełączy się na pracę bateryjną. |
<40±1Hz |
|
|
Wartość częstotliwości napięcia wejściowego, przy której urządzenie powróci na pracę z sieci AC. |
≧42±1Hz |
|
|
Wartość częstotliwości napięcia wejściowego, przy której urządzenie przełączy się na pracę bateryjną. |
≧65±1Hz |
|
|
Wartość częstotliwości napięcia wejściowego, przy której urządzenie powróci na pracę z sieci AC. |
<63±1Hz |
|
|
Zabezpieczenie przeciwzwarciowe |
Bezpiecznik |
|
|
Wydajność |
>95% ( obciążenie rezystancyjne, akumulatory w pełni naładowane ) |
|
|
Czas przełączenia |
10ms typical (UPS) |
|
|
|
|
|
Specyfikacja trybu bateryjnego.
Model urządzenia 800W 12V 2400W 24V
|
Moc wyjściowa |
1KVA/0.8KW |
3KVA/2.4KW |
|
Kształt napięcia wyjściowego |
Pure Sine Wave |
|
|
Wartość napięcia wyjściowego |
230Vac±5% |
|
|
Częstotliwość napięcia wyjściowego |
50Hz |
|
|
Wydajność |
90% |
|
|
Przeciążenia |
5s ≥150% Pmax ; 10s 110%~150% Pmax |
|
|
Napięcie obwodu DC |
12Vdc |
24Vdc |
|
Minimalny poziom napięcia DC dla zimnego startu. |
11.5Vdc |
23.0Vdc |
|
Niski poziom napięcia na akumulatorach: |
|
|
|
Obciążenie < 20% |
11.0Vdc |
22.0Vdc |
|
20% ≤ Obciążenie < 50% |
10.7Vdc |
21.4Vdc |
|
Obciążenie≥ 50% |
10.1Vdc |
20.2Vdc |
|
Wyłączenie sygnalizacji niskiego poziomu napięcia na akumulatorach: |
|
|
|
Obciążenie < 20% |
11.5Vdc |
23.0Vdc |
|
20% ≤ Obciążenie < 50% |
11.2Vdc |
22.4Vdc |
|
Obciążenie ≥ 50% |
10.6Vdc |
21.2Vdc |
|
Napięcie odcięcia. |
|
|
|
Obciążenie < 20% |
10.5Vdc |
21.0Vdc |
|
20% ≤ Obciążenie < 50% |
10.2Vdc |
20.4Vdc |
|
Obciążenie ≥ 50% |
9.6Vdc |
19.2Vdc |
|
Komunikat o wysokim poziomie napięcia na akumulatorach. |
14Vdc |
29Vdc |
|
Górne napięcia odcięcia ładowarki. |
15Vdc |
30Vdc |
|
Pobór mocy na potrzeby własne. |
<15W |
<20W |
|
Pobór mocy w trybie oszczędzania energii. |
<5W |
<10W |
Specyfikacja ładowarki.
Model urządzenia 800W 12V 2400W 24V
|
|
||
|
Algorytm ładowania. |
3-stopniowy |
|
|
Ładowanie w trybie sieciowym: |
||
|
Max prąd ładowania (UPS) |
10/20A |
20/30A (VI/P=230Vac) |
|
Konserwujące napięcie ładowania |
13.5Vdc |
27Vdc |
|
Ładowanie z paneli solarnych: |
||
|
Max prąd ładowania (PWM) |
50A |
|
|
Napięcie obwodu DC |
12Vdc |
24Vdc |
|
Max napięcie z paneli solarnych |
125Vdc |
|
|
Pobór mocy w trybie oczekiwania |
1W |
2W |
